Базис. Альфа и Омега цифровой техники. Пожалуй, самая популярная микросхема бывалых электронщиков. 4 элемента 2И-НЕ.

Теоретически, с применением только этой микросхемы можно собрать любую цифровое устройство. Надо только большой запас терпения и много-много микросхем.

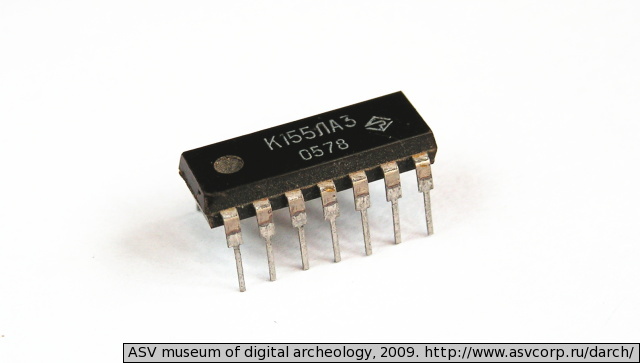

Непаянный, хорошо сохранившийся экземпляр 1978 года выпуска:
Микросхема К155ЛА3

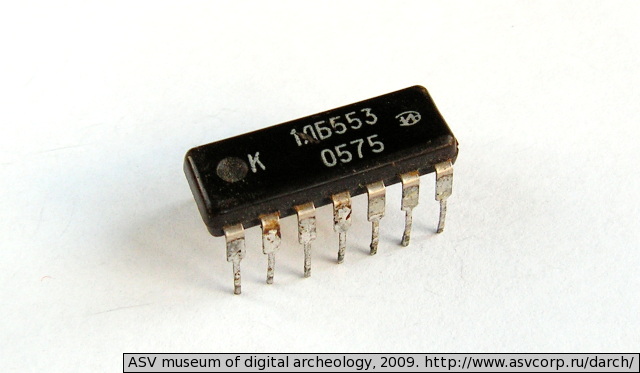

А это та же микросхема, но немного постарше, поэтому маркировка на ней другая:
Микросхема 1ЛБ553
На данный момент это самая старая микросхема в экспозиции.

Условное графическое обозначение:

Вывод 7 - общий, вывод 14 - питание. Напряжение питания +5В ± 5%.

Более подробное описание этой микросхемы можно найти на сайте ChipInfo
