Четырёхразрядный двоичный счётчик со сбросом и предварительной установкой.

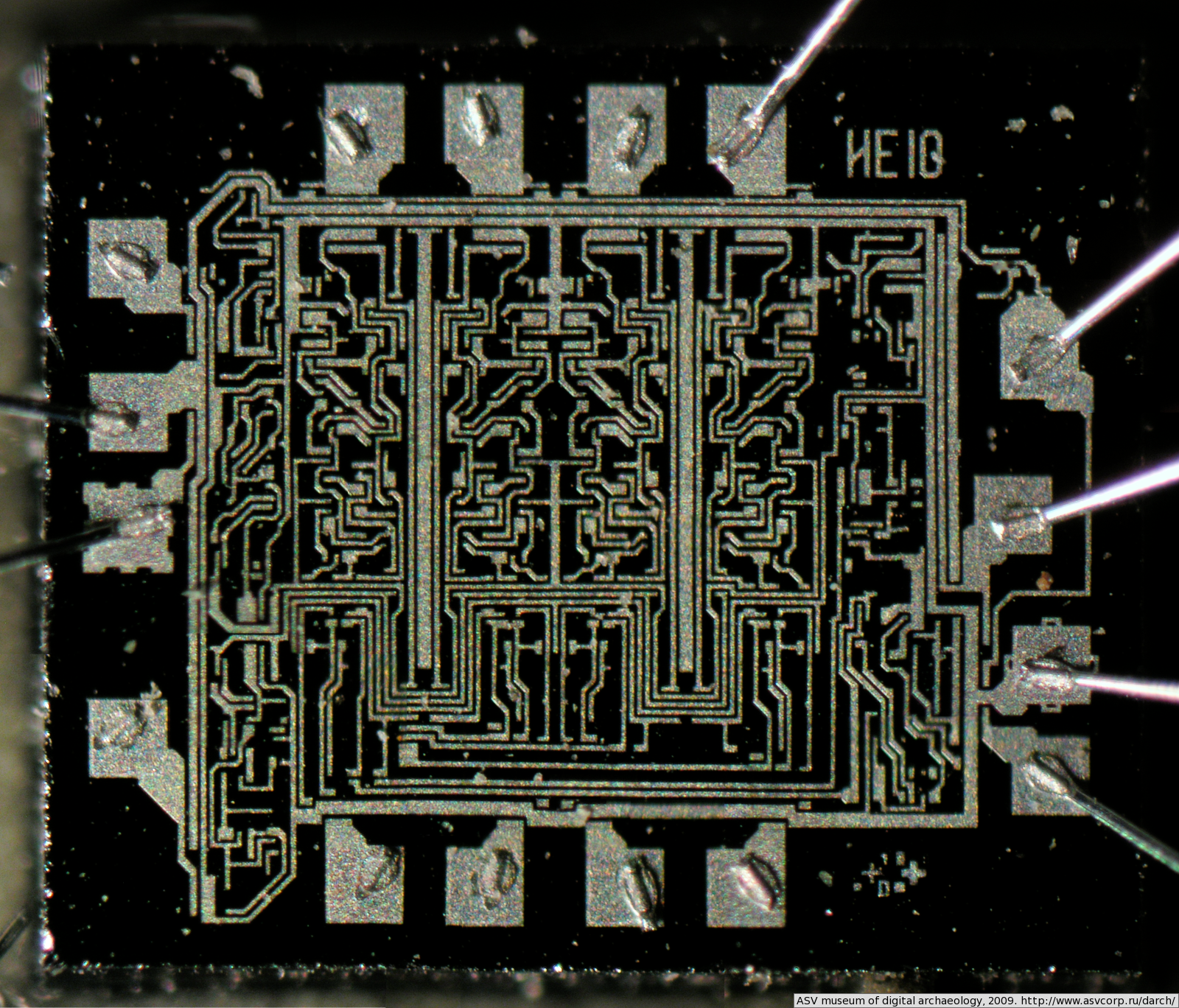

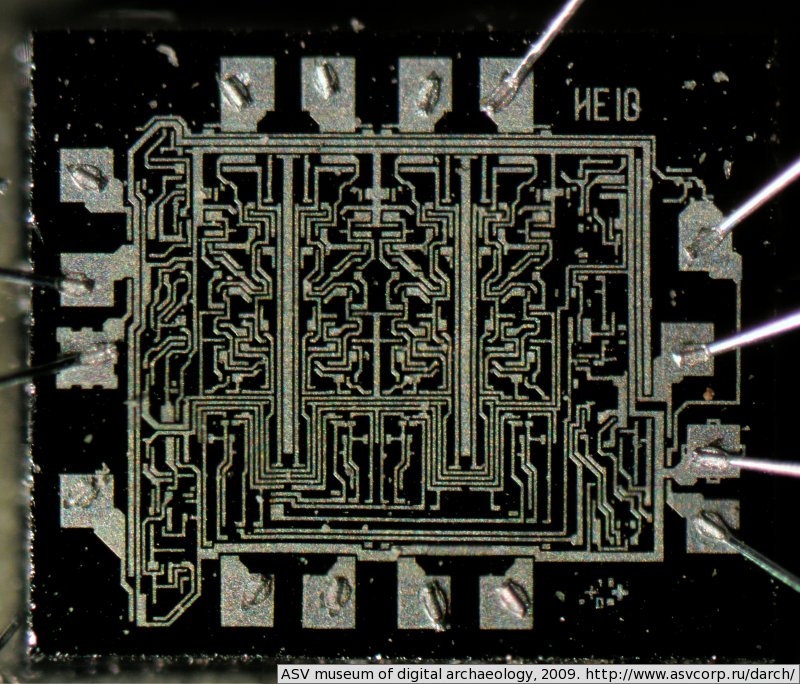

Фотографии самой микросхемы пока нет, но зато уже есть фотография кристалла этой микросхемы.

Щелчёк по изображению даст картинку в более высоком разрешении.

Микросхема при съёмке была ориентирована горизонтально. Первая ножка была справа-сверху.

На фотографии кристалла она слева, третья сверху. Восьмая ножка (земля) на фотографии кристалла справа, третья сверху. Последняя ножка (питание) на фотографии кристалла слева, вторая сверху. Cчёт идёт против часовой стрелки.

Микросхема, кристалл которой изображён на фотографии была повреждена - отвалилась керамическая крышка. Коцки на кристалле образовались из-за того, что микросхема долгое время хранилась без керамической крышки. Контакты оторваны по той же самой причине.

Фотография кристалла сделана при помощи лабораторного микроскопа. Следует обратить внимание на то, что микроскоп переворачивает изображение. Таким образом надпись ИЕ10 на самом деле вытравлена перевёрнутой, чтобы её можно было нормально прочесть глядя в микроскоп.

Зарубежный аналог: 74LS161.
