1.1. Классификация и система условных обозначений цифровых микросхем

Цифровые микросхемы предназначены для преобразования и обработки сигналов, изменяющихся по законам дискретной функции. Они применяются для построения ЦВМ, а также цифровых узлов измерительных приборов, аппаратуры автоматического управления, связи и т. д.

По конструктивно-технологическому исполнению все цифровые ИС делятся на группы. По характеру выполняемых функций в аппаратуре ИС подразделяются на подгруппы (например, логические элементы, триггеры и т. д.) и виды внутри подгрупп (например, триггеры с задержкой, триггеры универсальные и т. д.). Разделение цифровых ИС на подгруппы и виды по функциональному назначению приведены в следующей таблице:

Таблица 1.1. Цифровые интегральные микросхемы
Подгруппа и вид ИСОбозначение
Формирователи:
импульсов токаAA
импульсов прямоугольной формыАГ
импульсов специальной формыАФ
прочиеАП
Схемы задержкиБР
Схемы вычислительных средств:
сопряжение с магистральюВА
синхронизацииВБ
управления вводом-выводом (схемы интерфейса)ВВ
контроллерыВГ
микроэвмBE
специализированныеВЖ
времязадающиеВИ
комбинированныеВК
микропроцессорыВМ
управление прерываниемВН
прочиеВП
функциональные расширители (в том числе расширители разрядных данных)ВР
микропроцессорные секцииВС
схемы управления памятьюВТ
схемы микропрограммного управленияВУ
функциональные преобразователи информации (арифметические, тригонометрические, логарифмические, быстрого преобразования Фурье и др.)ВФ
Генераторы :
прямоугольных сигналовГГ
сигналов специальной формыГФ
Схемы арифметических и дискретных устройств:
арифметическо-логические устройстваИА
шифраторыИВ
дешифраторыИД
счетчикиИЕ
комбинированныеИК
полусумматорыИЛ
сумматорыИМ
прочиеИП
регистрыИР
Коммутаторы и ключи:
напряженияКН
токаКТ
прочиеКП
Логические элементы:
И-НЕЛА
И-НЕ/ИЛИ-НЕЛБ
расширителиЛД
ИЛИ-НЕЛЕ
ИЛИ
И-ИЛИ-НЕ/И-ИЛИЛК
ИЛИЛЛ
ИЛИ-НЕ/ИЛИЛМ
НЕЛН
прочиеЛП
И-ИЛИ-НЕЛР
И-ИЛИЛС
Преобразователи сигналов:
двоичного кода в семисегментный кодПП
уровня (согласователи) ПУ
код - кодПР
Схемы запоминающих устройств (ЗУ):
ассоциативные ЗУРА
матрицы постоянных ЗУРВ
постоянные ЗУ (масочные)РЕ
матрицы оперативных ЗУРМ
прочиеРП
постоянные ЗУ с возможностью многократного электрического перепрограммированияРТ
оперативные ЗУРУ
постоянные ЗУ с ультрафиолетовым стиранием и электрической записью информацииРФ
Схемы сравненияСА
СП
СК
Триггеры :
универсальные (типа JK)ТВ
динамическиеТД
комбинированные ТК
Шмитта ТЛ
с задержкой (типа D) ТМ
прочиеТП
с раздельным запуском (типа RS) ТР
счетные (типа Т) ТТ
УсилителиУЛ
Многофункциональные схемы
цифровыеХЛ
комбинированныеХК
цифровые матрицыХМ
прочиеХП

Сведения о подгруппе и виде микросхемы содержатся в ее условном обозначении.

В соответствии с ГОСТ 17021-75 обозначение цифровых ИС должно состоять из четырех элементов. Первый из них - цифра (1, 5, 7), обозначающая группу ИС. Она определяется конструктивно-технологическим исполнением ИС. Второй элемент -две или три цифры (от 00 до 99 либо от 000 до 999), указывающие порядковый номер разработки серии ИС. Третий элемент - две буквы, обозначающие подгруппу и вид микросхемы, определяющие основные функциональные назначения ИС (табл. 1.1). Четвертый элемент-число, обозначающее порядковый номер разработки ИС по функциональному признаку в данной серии.

Два первых элемента обозначают серию ИС. Под серией понимают совокупность типов ИС, которые могут выполнять различные функции, имеют единое конструктивно-технологическое исполнение и предназначены для совместного применения.

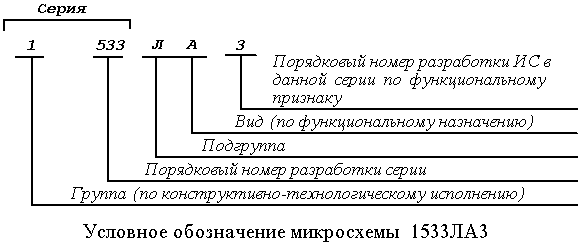

Пример условного обозначения интегральной полупроводниковой логической микросхемы И-НЕ с порядковым номером разработки серии - 1533, порядковым номером разработки данной схемы в серии по функциональному признаку - 3 приведен ниже.

Условное обозначение микросхемы 1533ЛА3

При необходимости разработчик ИС имеет право после порядкового номера разработки ИС по функциональному признаку в данной серии дополнительно поместить букву (от А до Я), обозначающую отличие электрических параметров ИС одного типа (например, 531ЛА1П). Конечная буква при маркировке может быть заменена точкой. Цвет ее указывается в технических условиях (ТУ) на ИС конкретных типов. Для микросхем, используемых в устройствах широкого применения, в начале обозначения добавляется буква К (на- пример, К1533ЛАЗ). Как правило, ИС с буквой К отличаются от микросхем, не имеющих ее, условиями приемки на заводе-изготовителе, т. е. отличаются не только диапазоном температур, при которых они могут быть использованы, но и численными значениями некоторых параметров.

В последнее время для некоторых ИС после буквы К ставится дополнительная буква, указывающая особенность конструктивного исполнения (например, КР, КМ, КФ).

Для бескорпусных ИС перед цифровым обозначением серии добавляют букву Б, а после обозначения порядкового номера разработки ИС по функциональному признаку в данной серии (или после дополнительного буквенного обозначения) через дефис указывают цифру, характеризующую модификацию конструктивного исполнения (например, Б133ЛАЗ-1). В табл. 1.2 приведены обозначения конструктивного исполнения для различных модификаций бескорпусных ПС.

Таблица 1.2. Модификация конструктивного исполнения
Характеристика конструктивного исполнения микросхем (модификация) Обозначение конструктивного исполнения
С гибкими выводами 1
С ленточными (паучковыми) выводами 2
С жесткими выводами 3
На общей пластине (нераздельные) 4
Раздельные без потери ориентировки 5
С контактными площадками без выводов (кристалл) 6

Основные серии, тип логики, шифр корпуса и номер его рисунка, а также назначение цифровых ПС приведены в табл 1.2.
