Микросхемы ЛР1 и ЛР11 содержат по два элемента И/ИЛИ-НЕ с числом входов для одного элемента - два, а для другого - три. Кроме того, один из элементов ЛР1 имеет возможность расширения по ИЛИ (имеет дополнительные выводы коллектора и эмиттера фазоразделительного каскада). Все остальные микросхемы содержат по одному элементу в корпусе с различным числом входов, причем ЛР3 и ЛР4 имеют также дополнительные выводы коллектора и эмиттера (т.е, возможность расширения по ИЛИ). Микросхема ЛР10 имеет выход с открытым коллектором.

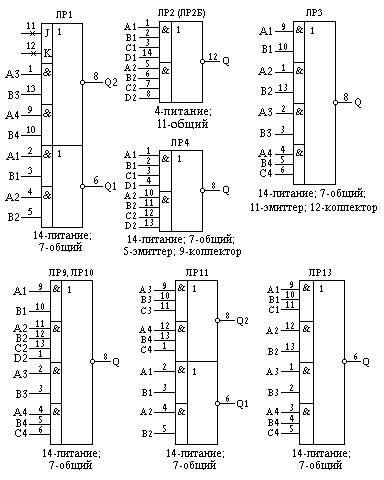

Цоколевки микросхем ЛР, их условные графические обозначения приведены на рис. 2.22, а основные параметры таких элементов даны в табл. 2.7.
