2.4.7 Микросхемы типа ЛК

Микросхемы ЛК3 и ЛК6 содержат по два комбинированных элемента, а все остальные - по одному. Причем ЛК1, ЛК4, ЛК5, ЛК7 имеют возможность расширения по ИЛИ. Цоколевки микросхем ЛК, их условные графические обозначения представлены на рис. 2.24, а основные параметры даны в табл. 2.9.

Условные обозначения и цоколевки микросхем типа ЛК

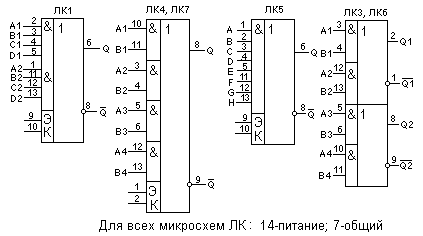

Рис. 2.24. Условные обозначения и цоколевки микросхем типа ЛК.
