2.4.8 Микросхемы типа ЛП

Основные параметры микросхем типа ЛП приведены в табл. 2.10.

Логический элемент «исключающее ИЛИ» применяется как сумматор по модулю 2 или используется для задержки импульсов. Такой элемент включают как фазовый компаратор. С помощью элементов «исключающее ИЛИ» можно проектировать генераторы строго сфазированных многофазных последовательностей.

На практике наиболее часто используют двухвходовые элементы «исключающее ИЛИ» - это микросхемы ЛП5 и ЛП12, содержащие по четыре таких элемента, причем ЛП12 содержит элементы с открытым коллекторным выходом.

Условное обозначение и таблица состояний элемента "Исключающее ИЛИ"
Условное обозначение и таблица состояний элемента Исключающее ИЛИ Вход Выход
ABQ
000
011
101
110

Выходной сигнал элемента соответствует логическому уравнению Q = А xor В = НЕ(В)A + НЕ(A)В где xor - обозначение суммирования по модулю 2. Нижняя и верхняя строки таблицы отображают эквивалентность входных уровней, т. е. А = В = О и А = В = 1. Когда А = В = О, выходной сигнал Q=0 (так называемый тривиальный нуль). Если А = B= 1, выходной сигнал Q=0.

Если к рассмотренному элементу «исключающее ИЛИ» добавить двухвходовый элемент И, являющийся формирователем единицы старшего разряда (генератором переноса, он образует выход С), то получится двухразрядный полусумматор (рис. 2.26).

Схема полусумматора
Рис. 2.27. Схема полусумматора.

Так при А = В = 1 результат Q = 0 (младший разряд суммы), а C = 1 (старший разряд). В итоге на обоих выходах полусумматора появляется двухразрядное двоичное выходное число: A + B = 1 + 1 = 10, его десятичный эквивалент 1 + 1 = 2.

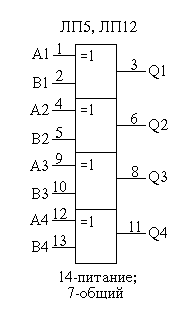

Условное обозначение и цоколевка микросхем ЛП5 и ЛП12
Рис. 2.27. Условное обозначение и цоколевка микросхем ЛП5 и ЛП12.

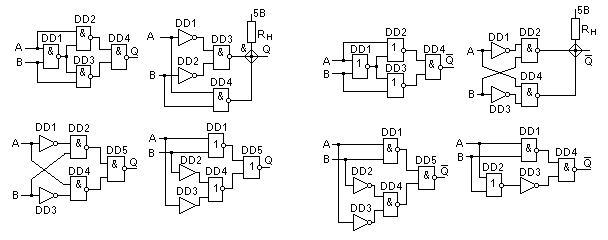

Иногда появляется необходимость получить элемент «исключающее ИЛИ» из отдельных стандартных логических элементов. На рис. 2.28 приведены схемы таких устройств без инверсии и с инверсией.

Варианты схем «исключающее ИЛИ» из простейших логических элементов
Рис. 2.28. Варианты схем «исключающее ИЛИ» из простейших логических элементов

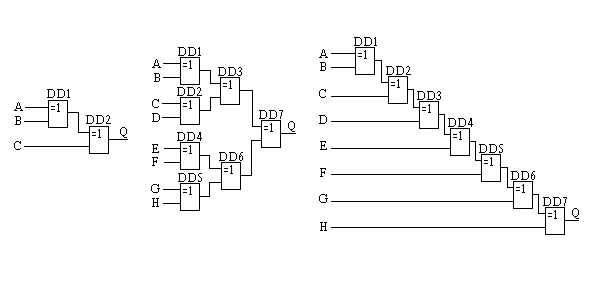

Если необходим многовходовый элемент «исключающее ИЛИ», то его можно собрать по схемам, показанным на рис. 2.29.

Многовходовые элементы «исключающее ИЛИ»
Рис. 2.29. Многовходовые элементы "исключающее ИЛИ"

Микросхемы ЛП4, ЛП9 аналогичные микросхеме ЛН4, состоят из шести буферных элементов без инверсии с открытыми коллекторами (см. рис. 2.17). Кроме того, ЛП9 допускает подключение к источнику повышенного напряжения. Цоколевка микросхем аналогична цоколевке микросхемы ЛН4.

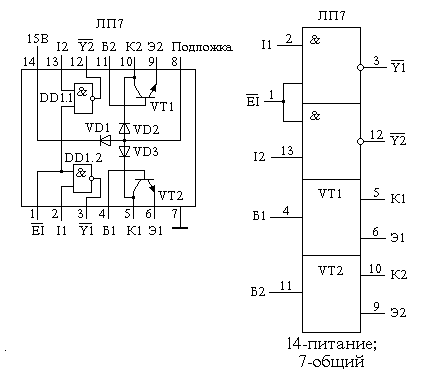

Микросхема ЛП7 представляет собой два логических элемента И-НЕ с общим входом разрешения /EI и двумя мощными транзисторами. Цоколевка микросхемы ЛП7 приведена на рис. 2.30.а.

Условное обозначение и цоколевка микросхемы ЛП7
Рис. 2.30.a. Условное обозначение и цоколевка микросхемы ЛП7

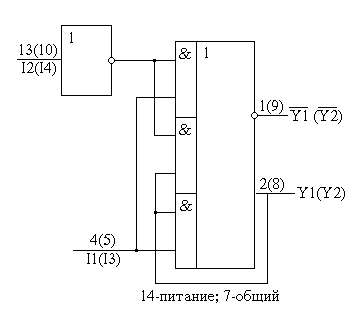

Цоколевка, условное обозначение ЛП1 на рис. 2.30,б, а состояния одного элемента из микросхемы ЛП1 - в табл. 2.13.

Условное обозначение и цоколевка микросхемы ЛП1
Рис. 2.30.a. Условное обозначение и цоколевка микросхемы ЛП1.
Нарисован один элемент ЛП1, цоколовека второго элемента приведена в скобках.

Таблица 2.13. Таблица состояний элемента микросхемы ЛП1
Входы Выходы
I1(I5)I2(I4)Y1(Y2)/Y1(/Y2)
00Y/Y
0101
1010
11Y/Y

Примечание: При подаче на оба входа синфазного сигнала происходит хранение информации.

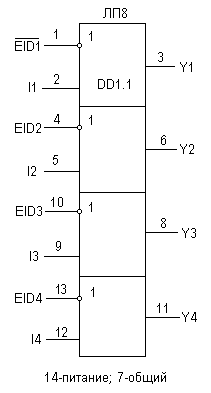

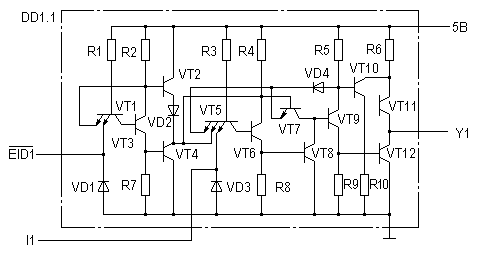

Микросхемы ЛП8, ЛП10, ЛП11 представляют собой буферные элементы с тремя состояниями на выходе. ЛП8 содержит четыре буферных элемента с общим выводом /ЕIO для входа и выхода каждого из элементов. При подаче напряжения высокого уровня В на вход /ЕIO действие входа I инвертора запрещается, а выход переходит в состояние Z. Цоколевка микросхемы ЛП8, а также принципиальная схема одного канала приведены на рис. 2.31, управляющие сигналы для одного канала в табл. 2.14.

Принципиальная схема элемента микросхемы ЛП8
Рис. 2.30.a. Принципиальная схема элемента микросхемы ЛП8

Таблица 2.14. Условное обозначение, цоколевка и таблица состояний элемента микросхемы ЛП8
Условное обозначение и цоколевка микросхемы ЛП8 Входы Выход
/EIOIY
0 0 0
0 1 1
1 0 Z
1 1 Z

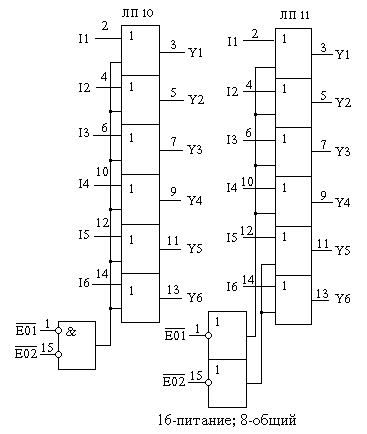

Микросхемы ЛП10 и ЛП11 содержат по шесть буферных элементов с тремя состояниями на выходе. Причем ЛП11 имеет раздельные входы разрешения /EO1 и /ЕО2. При подаче напряжения высокого уровня -В на вход /ЕО2 размыкаются выходы Y5 и Y6; при /EO1 -В соответственно YI...Y4. ЛП10 отличается от ЛН6 тем, что буферные элементы неинвертирующие, а логика управления И-НЕ для входов разрешения /EO1 и /ЕО2 у них одинакова. Цоколевки микросхем ЛП10 и ЛП11 приведены на рис. 2.32, а состояния элемента в табл. 2.15.

Условные обозначения и цоколевки микросхем ЛП10 и ЛП11
Рис. 2.32. Условные обозначения и цоколевки микросхем ЛП10 и ЛП11.

Таблица 2.15. Состояния элемента ЛП10.
Входы Выход
/E01 /E02 I Y
0000
0011
X1XZ
1XXZ

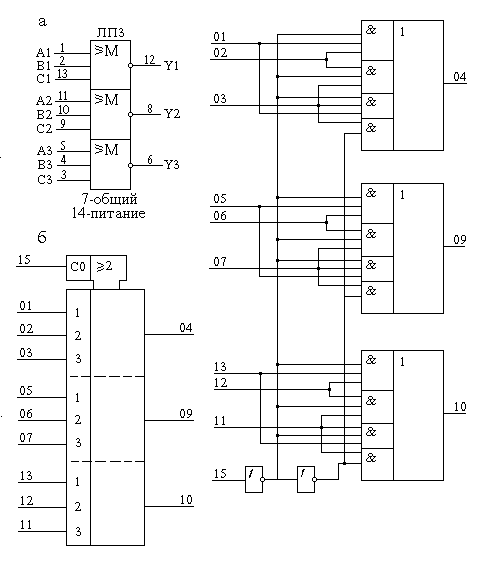

Микросхема ЛП3 представляет собой три логических элемента мажоритарной логики 2 из 3. При подаче на любые два входа из трех напряжения высокого уровня В на выходе ИС устанавливается напряжение низкого уровня - Н. Цоколевка микросхемы и условное графическое обозначение приведены на рис. 2.33. Для 1533ЛП3 цоколевка, структура микросхемы приведены на рис. 2.33.б, а состояния элементов приведены в табл. 2.16, 2.17 соответственно.

Условное обозначение микросхем ЛП3, структура и цоколёвка микросхемы 1533ЛП3
Рис. 2.33. Микросхема ЛП3: а - условное обозначение;
б - структура и цоколевка микросхемы 1533ЛП3.

Таблица 2.16. Состояния элемента ЛП3
AiBiCiYi
0001
1001
0101
0011
1100
1010
0110
1110
Таблица 2.17. Состояния элемента 1533ЛП3
Входы Выход
C0 1 2 3
00000
01111
00010
01101
00100
01011
01000
00111
1XX11
1XX00
