2.4.9 Микросхемы типа ТЛ

Логические элементы со свойствами триггера Шмитта имеют внутреннюю положительную обратную связь (ПОС) и строятся на базе двухкаскадного усилителя. Глубина ПОС подбирается так, чтобы получить передаточную характеристику со значительным гистерезисом (рис. 2.34).

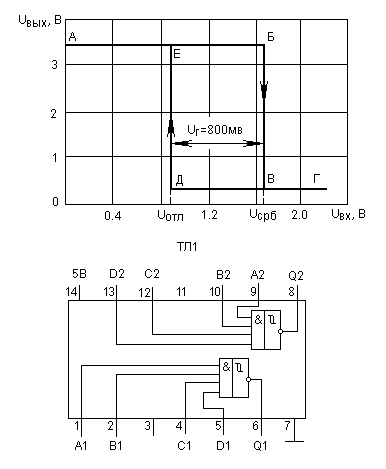

Передаточная характеристика, цоколевка и обозначение микросхемы ТЛ1
Рис. 2.34. Передаточная характеристика микросхемы ТЛ1,
ее цоколевка и обозначение.

Выходной сигнал такого логического элемента имеет более крутые импульсные перепады, длительность которых не зависит от скорости нарастания или спада входного сигнала. Импульсные перепады по времени соответствуют моментам, когда входной сигнал превышает напряжение срабатывания Ucpб и становится меньше, чем напряжение отпускания Uотп. Следовательно, логический элемент, построенный на основе триггера Шмитта, имеет два порога (Ucpб, Uoтп), между ними существует зона гистерезиса Ucpб - Uотп = 800 мВ [1]. Эта зона симметрична относительно порогового напряжения обычного элемента ТТЛ, т. е. 1,3 В±400 мВ.

Микросхема ТЛ1 содержит два четырехвходовых логических элемента И-НЕ с порогом Шмитта. Если для приема сигналов используется лишь один вход, то остальные три следует подключить к положительному полюсу напряжения источника.

В устройствах с запасом по помехоустойчивости следует использовать микросхемы ТЛ2, содержащие по шесть инвертирующих усилителей с порогом Шмитта. Элементы микросхемы ТЛ2 имеют большую выходную амплитуду (рис. 2.35).

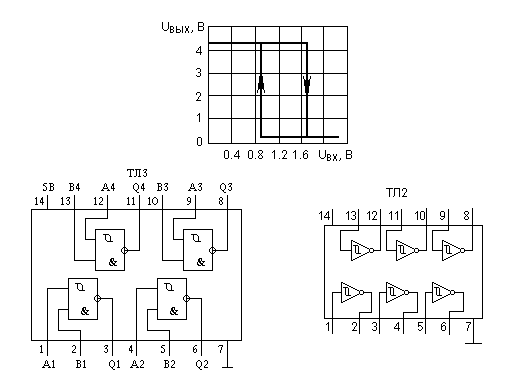

Передаточная характеристика, цоколевки и обозначения микросхем ТЛ2, ТЛ3
Рис. 2.35. Передаточная характеристика микросхем ТЛ2, ТЛ3,
их цоколевки и обозначения.

Микросхема ТЛ3 содержит четыре двухвходовых элемента И-НЕ с гистерезисной передаточной характеристикой триггера Шмитта. Цоколевки микросхем ТЛ, их условные графические обозначения приведены на рис. 2.36.

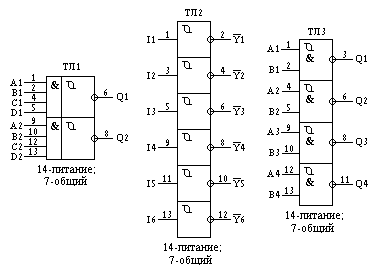

Условные графические обозначения и цоколевки микросхем типа ТЛ
Рис. 2.36. Условные графические обозначения и цоколевки микросхем типа ТЛ.

Основные параметры микросхем типа ТЛ см. в табл. 2.11.
