Контроллер поддерживает чёрно-белую растровую графику и предоставляет аппаратное ускорение некоторых простейшиъ операций.

Краткая спецификация:

• Объём видео-ОЗУ: 32 килобайта (16 микросхем КР565РУ6)
• Графические режимы:
  • 1024*256, 2 уровня яркости на точку;
  • 512*256, 4 градации яркости на точку;
  • 256*256, 16 градаций яркости на точку.
• Аппаратное ускорение:
  • Вертикальный сдвиг экрана;
  • Отрисовка горизонтальных линий с заданным 16-разрядным шаблоном заполнения.

Примечание: Из 256 вертикальных точек видны только 240. 16 точек находятся в тени. Эти 16 точек используются для формирования изображения перед последующим вертикальным сдвигом.

Отрисовка изображения в видеопамяти может происходить либо через подачу команд контроллеру, либо непосредственным обращением к видеопамяти контроллера - видеопамять может отображаться непостредственно в адресное пространство центрального микропроцессора.

Для работы с цветной графикой в ПВК необходимо установить расширитель памяти видеоконтроллера. Он подключается к контроллеру графики при помощи специального шлейфа.

Контроллер реализован на микросхемах серии КМ1527ХМ1.

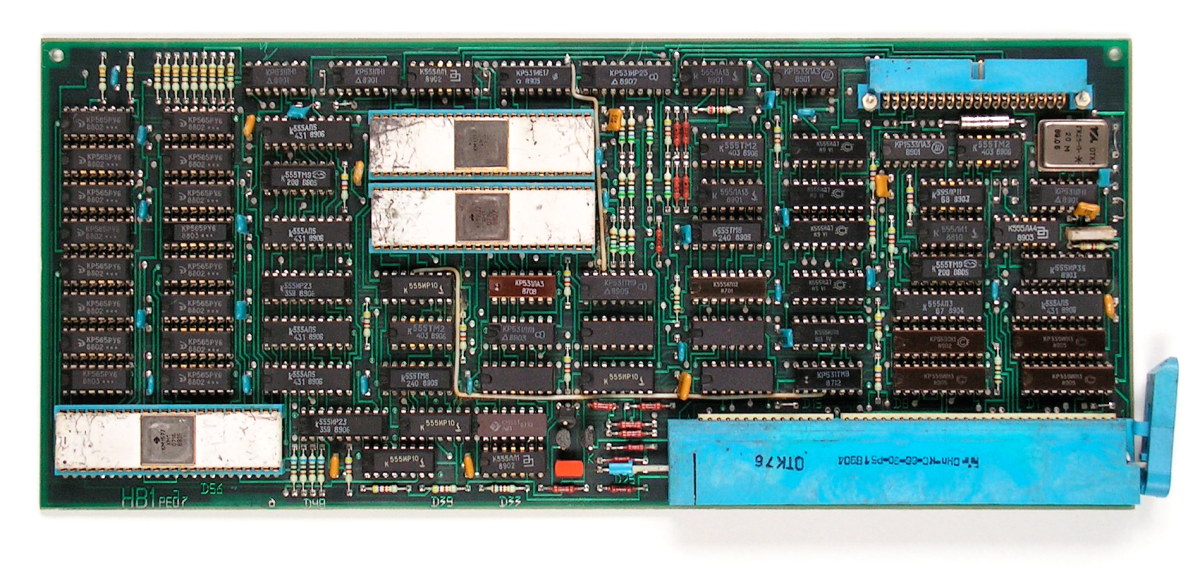

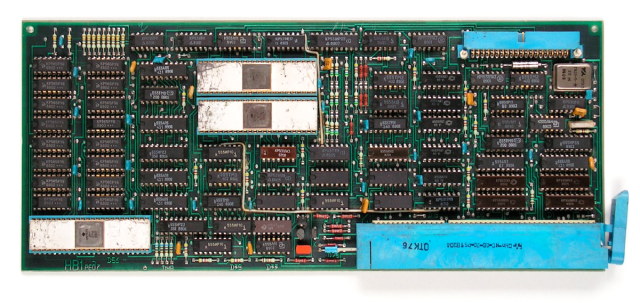

Вид сверху:

Увеличенное изображение

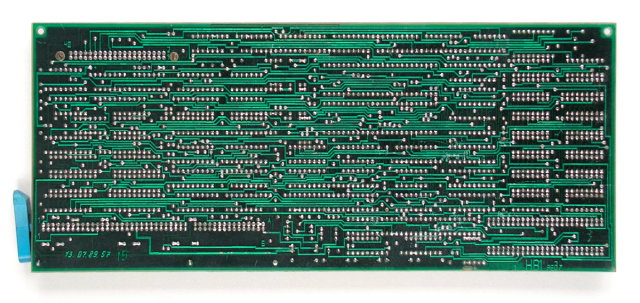

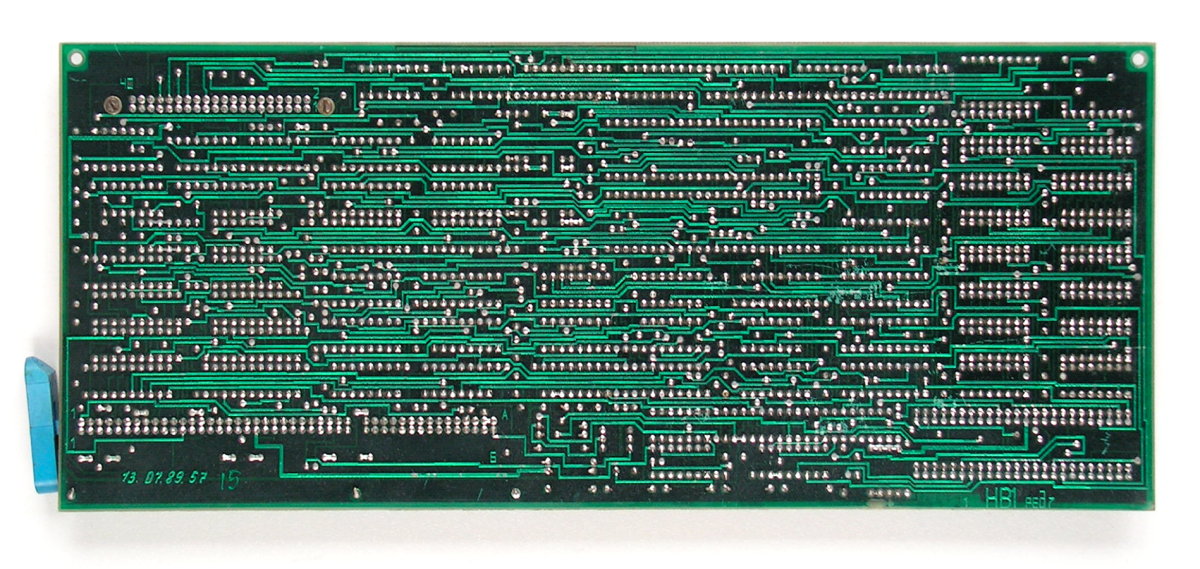

Вид снизу:

Увеличенное изображение
